Instalações de Prevenção e Combate a Incêndios

Um projeto de prevenção e combate a incêndio é um documento técnico que detalha medidas de segurança para proteger uma edificação e seus ocupantes contra incêndios.

Com o ArchiStation® MEP é possível lançar, inicialmente, equipamentos de sinalização, iluminação de emergência e extintores. Futuramente, em novas atualizações, poderão ser contemplados projetos com tubulações e cálculos de pressões em sistemas de hidrantes, sprinkler e centrais de gás.

Lançamento dos equipamentos de prevenção

  • Para inserir os equipamentos de prevenção:
  1.  No menu INSTALAÇÕES ► Prevenção pressione o botão Equipamentos ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

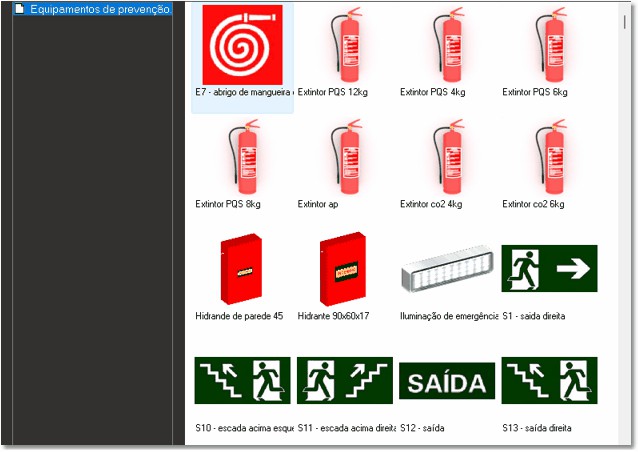

  3.  Na coleção de Equipamentos de prevenção, selecione o equipamento desejado e pressione OK para confirmar;



  4.  Aproxime o cursor do mouse de um parede (ou linha que represente uma parede em projetos 2D) no local onde deseja inserir o equipamento;

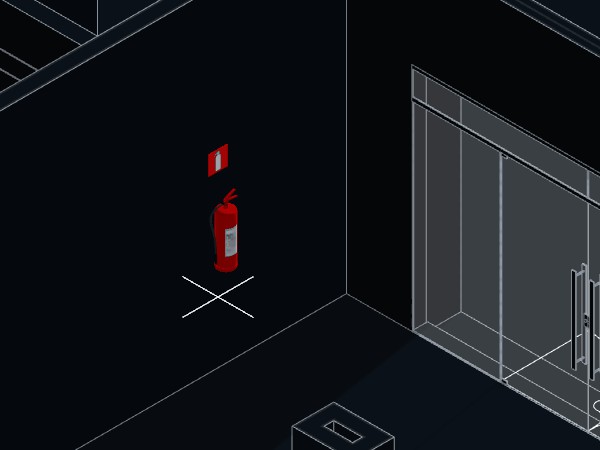

  5.  O equipamento será fixado na altura usual de instalação. Quando a visualização de previsão mostrar o equipamento na posição desejada, confirme clicando com o botão do mouse;



  6.  Repita o processo para inserir todos os equipamentos de prevenção e combate a incêndios necessários para o projeto.

Criando a Planta de prevenção e combate a incêndios

Depois de adicionar todos os equipamentos, vamos criar as as pranchas do projeto de Prevenção e combate a incêndios.

  1.  Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2.  Com o botão direito do mouse clique sobre o item da disciplina Prevenção contra incêndio;



  3.  Para realizar a ligação entre as unidade, alterne para o modo de visualização Em Planta ;

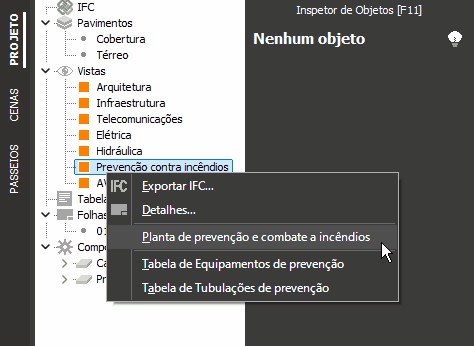

  4.  No menu, selecione o item Planta de prevenção e combate a incêndios;

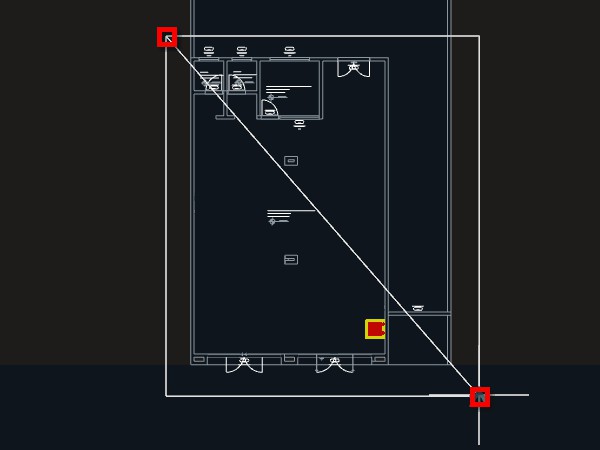

  5.  Torne corrente o pavimento desejado e indique dois pontos para determinar o retângulo de abrangência da planta baixa;



  6.  Alterne para o modo Pranchas do projeto ;
  7.  No Gerenciador de projetos, expanda o item da disciplina Prevenção contra incêndio;

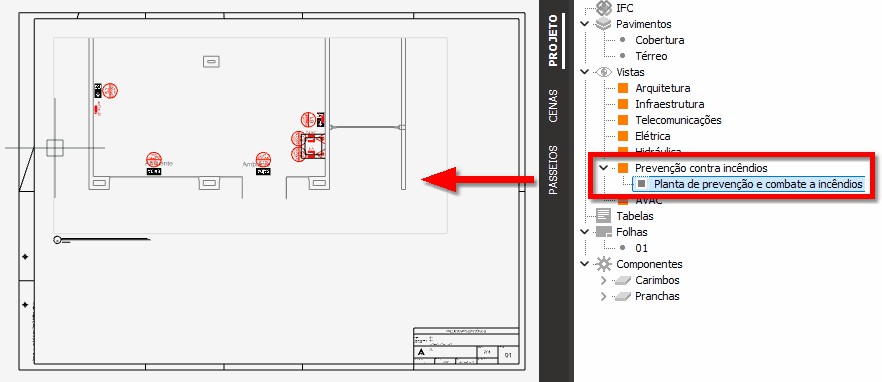

  8. Clique sobre a "Planta de prevenção e combate a incêndios" e mantendo o botão do mouse pressionado arraste para o projeto. A planta será gerada;
  9.  Indique um ponto para definir o local para inserção;



  10.  Selecione o carimbo da prancha e nas propriedades do inspetor de objetos altere o componente de "Carimbo-mm" para "Carimbo-Prevenção contra incêndios" ou seu selo personalizado para essa disciplina.

Detalhes de projeto

O sistema oferece ao projetista alguns detalhes na forma de blocos prontos para serem inseridos no projeto.

  • Para inserir um detalhe:
  1.  Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2.  Com o botão direito do mouse clique sobre o item da disciplina Prevenção contra incêndios;

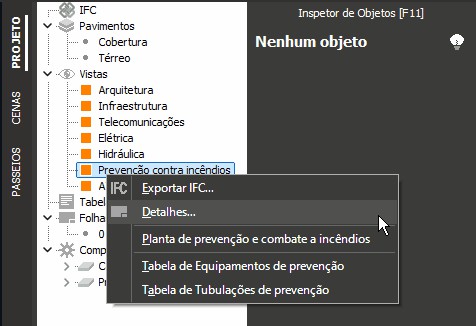

  3.  No menu, selecione o item Detalhes...;
  4.  Selecione o detalhe desejado e pressione OK para inserir no projeto.

Tabelas de quantidades e legenda

Já estão configuradas tabelas com símbolos e quantidades dos Equipamentos e Tubulações de prevenção.

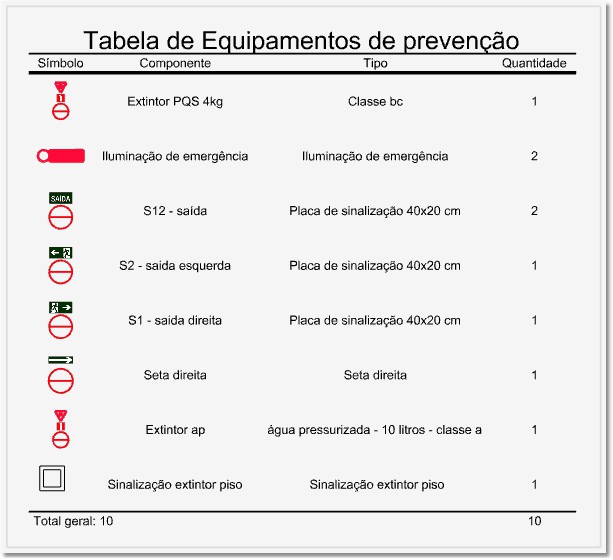

Exemplo de tabela de Equipamentos de prevenção com simbologia

  • Para criar as tabelas de quantidades e legenda de Prevenção contra incêndios:
  1.  No Gerenciador de projetos, clique com o botão direito do mouse sobre o item da disciplina Prevenção contra incêndios;
  2.  No menu, selecione o item Tabela de Equipamentos de prevenção. A tabela deverá aparecer na relação de tabelas;
  3.  No modo Pranchas do projeto , selecione a tabela a partir do Gerenciador de projetos e arraste para a prancha.
  4.  Repita o processo para criar a Tabela de Tubulações de prevenção;

Orçamentos

Cada equipamento ou tubulação deverá estar associado a uma composição de custos vínculada aos respectivos códigos SINAPI. Caso o componente ainda não possua uma composição associada, ou não possua um código SINAPI, ao gerar o orçamento o usuário será informado.
