Instalações de Telecomunicações

Um projeto de telecomunicações envolve a infraestrutura necessária para transmissão de áudio, vídeo e dados, garantindo uma comunicação eficiente e confiável. Inclui o planejamento e implementação de componentes como tubulações, cabos e roteadores de forma a criar uma rede robusta e segura para atender as necessidades presentes e futuras de uma edificação.

No ArchiStation® MEP, menu INSTALAÇÕES ► Telecomunicações, estão dispostos os comandos para o lançamento de equipamentos e tubulações para telecomunicações.

Lançamento da Caixa de entrada

Vamos iniciar o lançamento das instalações de telecomunicações pela caixa de entrada, que tem como função conectar a rede externa da operadora a rede interna do edifício. Você poderá optar por adicionar uma caixa de entrada no piso ou na parede, próximo ao alinhamento predial.

  • Para inserir a caixa de entrada:
  1.  No menu INSTALAÇÕES ► Telecomunicações pressione o botão Caixas de distribuição ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

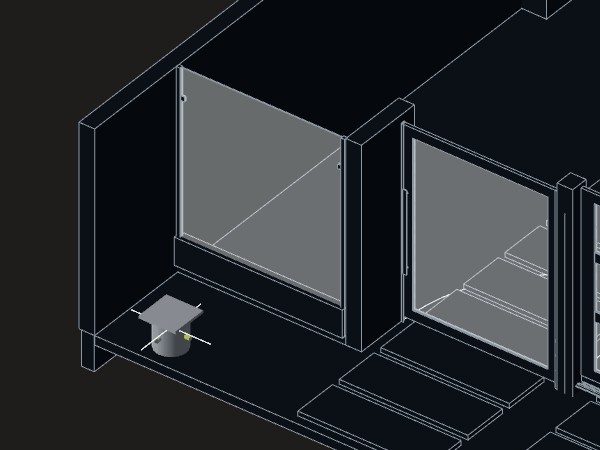

  3.  Na coleção de "Caixas de telecomunicações", selecione a "Caixa de passagem de telecomunicações no piso" e pressione OK para confirmar;



  4.  Aproxime o cursor do mouse sobre o piso ou terreno no local onde pretende inserir o componente;



  5.  Quando a previsão mostrar a caixa de passagem na posição desejada, confirme clicando o botão do mouse;

Lançamento da Caixa de distribuição

A caixa de distribuição de telecomunicações serve para organizar, conectar e gerenciar fisicamente os cabos de redes de comunicação. Ela agrupa os cabos em um ponto central, facilitando a manutenção, a resolução de problemas e a reconfiguração das conexões.

  • Para inserir uma caixa de distribuição no projeto:
  1. No menu INSTALAÇÕES ► Telecomunicações pressione o botão Caixas de distribuição ;
  2. Clique sobre o ícone Abrir componentes de arquivo;

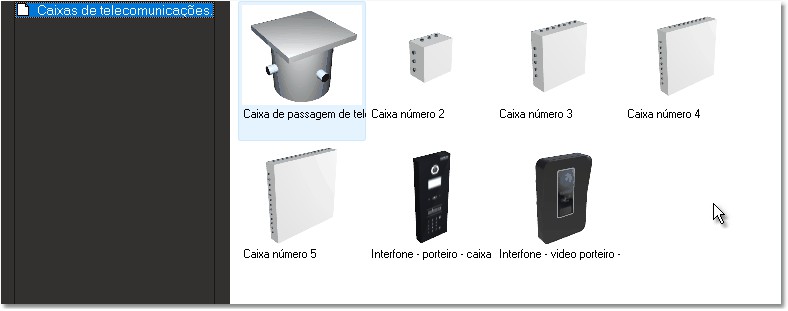

  3.  Na coleção de "Caixas de telecomunicações", selecione uma entre as caixas de distribuição número 2 a 5 de acordo com as necessidades de seu projeto e pressione OK para confirmar;

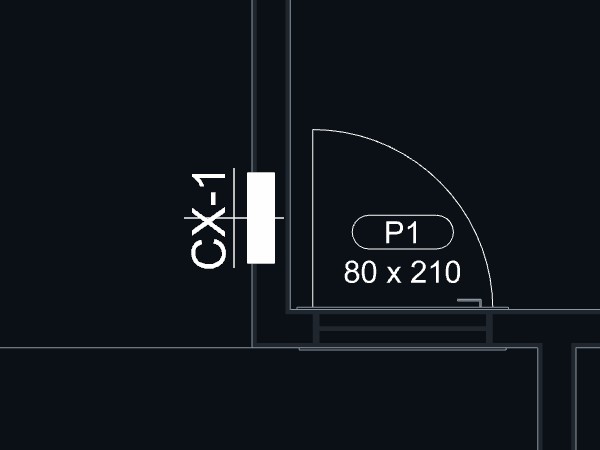

  4.  Para melhor visualização recomendamos alternar para o modo Em planta , mas fique à vontade para usar o modo de perspectiva que mais lhe agrade;
  5.  Aproxime o cursor do mouse da parede (ou linha que represente uma parede em projetos 2D) onde pretende inserir o componente;
  6.  Quando a previsão mostrar a caixa de distribuição na posição desejada, confirme clicando com o botão do mouse;


É importante ao projetista, mesmo que como reserva para o futuro, prever uma ligação entre o sistema elétrico e a caixa de distribuição de telecomunicações. Isso poderá ser previsto como uma tomada elétrica próxima ou com a ligação de uma tubulação direta entre as caixas de distribuição elétrica e de telecomunicações.

Pontos de telefone

Depois de inserir ao menos uma caixa de distribuição, você poderá iniciar o lançamento dos pontos de telecomunicações.

  • Para inserir um ponto de telefone no projeto:
  1.  No menu INSTALAÇÕES ► Telecomunicações pressione o botão Pontos ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

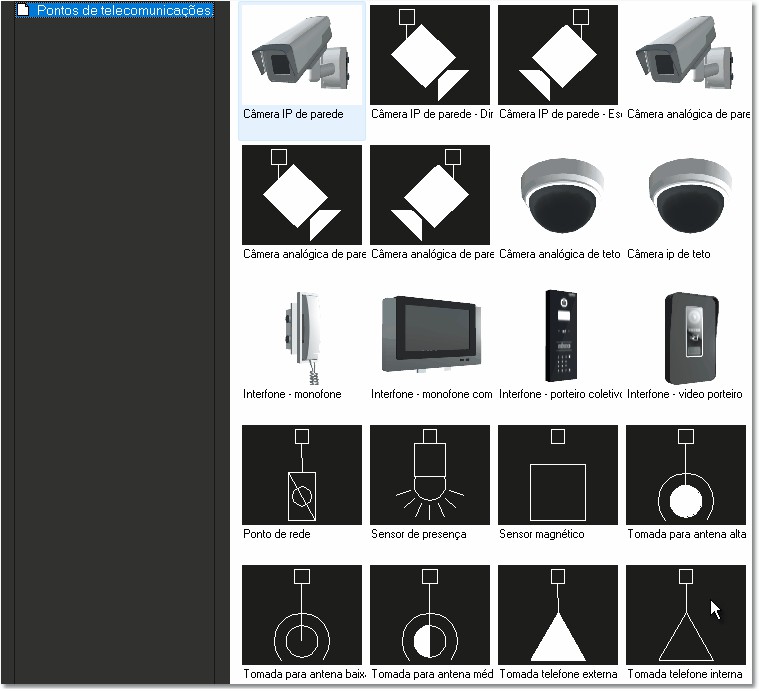

  3. Na coleção de "Pontos de telecomunicações", selecione o componente "Tomada telefone interna" e pressione OK para confirmar;

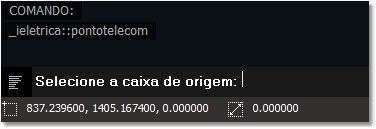

  4. Nesse momento, caso ainda não tenha sido indicada nenhuma caixa de distribuição, será solicitado que indique qual será a caixa de origem do ramal. Clique sobre a caixa de distribuição desejada no projeto.

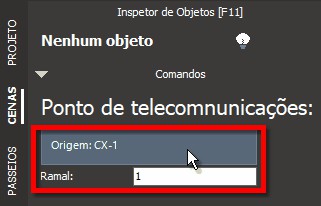

    A caixa de origem passará a ser indicada nas propriedades do Inspetor de objetos <F11>. Caso deseja alterar a caixa, clique sobre o botão "Origem: CX-1" e indique no projeto a caixa de origem.



    Logo abaixo você poderá indicar o número do ramal de telefonia correspondente ao ponto que será inserido.

  5. Aproxime o cursor do mouse de uma parede no local onde pretende inserir o componente;

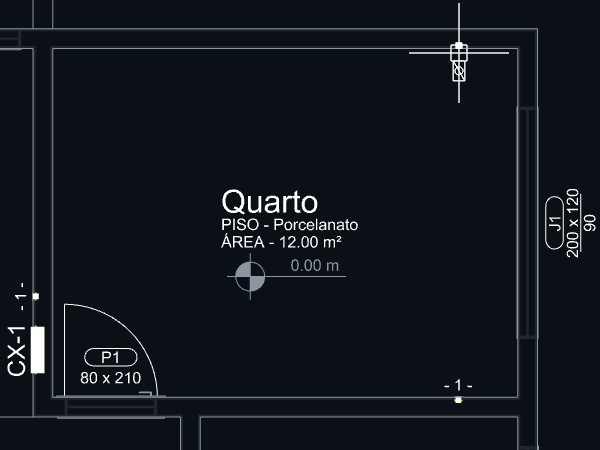

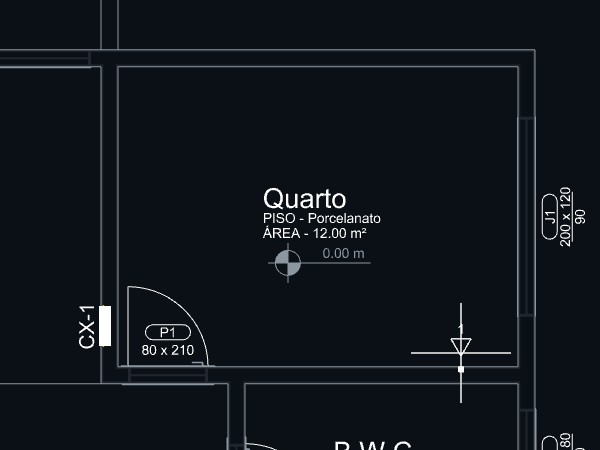

  6. Quando a previsão mostrar a ponto de telefonia na posição desejada, confirme clicando com o botão do mouse;

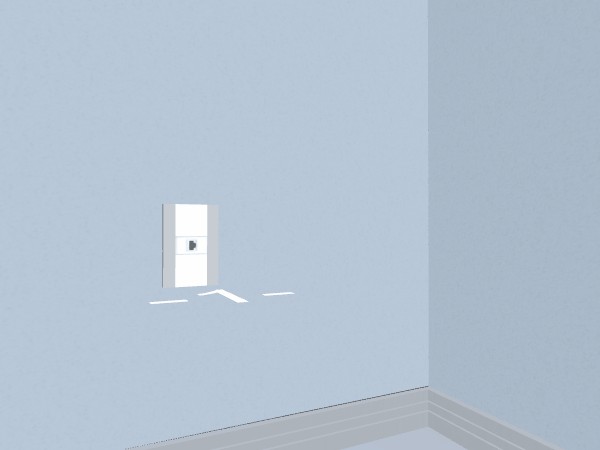

    Observe que os pontos adicionados passam a ser representados no modelo 3D

  7. Repita o processo para adicionar todos os pontos de telefonia necessários no projeto, sempre indicando corretamente a caixa de origem e o ramal. Observe que na biblioteca existem componentes de tomadas para piso e parede, sejam internas ou externas.

Pontos de rede

  • Para inserir um ponto de rede no projeto:
  1.  No menu INSTALAÇÕES ► Telecomunicações pressione o botão Pontos ;
  2. Clique sobre o ícone Abrir componentes de arquivo;
  3.  Na coleção de "Pontos de telecomunicações", selecione o componente "Ponto de rede" e pressione OK para confirmar;
  4.  Caso ainda não tenha sido indicada nenhuma caixa de distribuição, será solicitado que indique qual será a caixa onde será instalado o roteador ou switch de origem da rede. Clique sobre a caixa de distribuição desejada no projeto. A caixa de origem passará a ser indicada nas propriedades do Inspetor de objetos <F11>. Caso deseja alterar a caixa, clique sobre o botão "Origem: CX-1" e indique no projeto a caixa de origem.
  5. Aproxime o cursor do mouse de uma parede no local onde pretende inserir o componente;



  6. Quando a previsão mostrar o ponto de rede na posição desejada, confirme clicando com o botão do mouse;


    Ponto de rede no representado no modelo 3D
  7. Repita o processo para adicionar todos os pontos de rede necessários no projeto, indicando corretamente a caixa de origem e observando que cada ponto de rede deverá possuir um ramal e fiação exclusivos.

Tubulações de telecomunicações

Depois de lançar todos os pontos de telefonia e rede, poderá iniciar o processo de lançamento das tubulações entre os pontos e as caixas de distribuição.

  • Para criar a tubulação de telecomunicações na mesma parede:

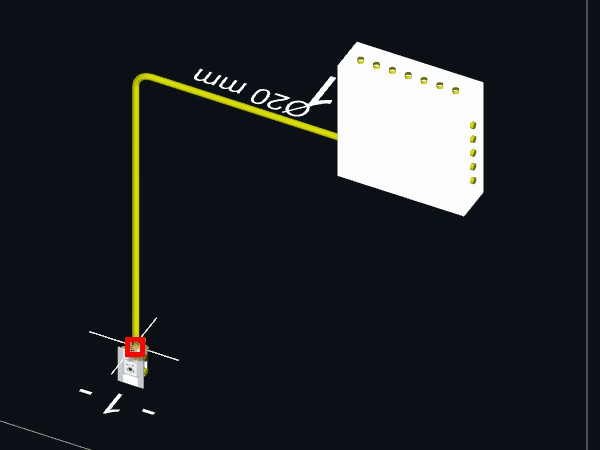

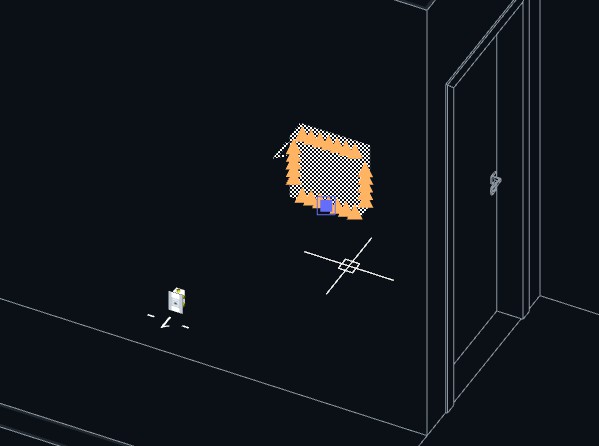

  1.  Selecione a Caixa de distribuição. Marcações triangulares em laranja deverão indicar os pontos de conexão disponíveis para início das tubulações;

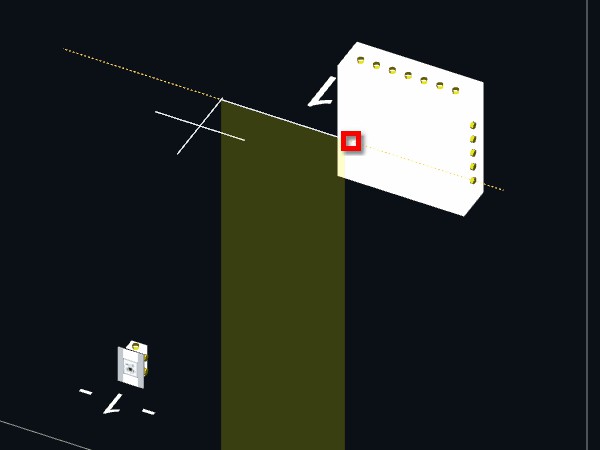

  2.  Clique sobre um triângulo laranja do lado mais próximo ao ponto que deseja ligar.



  3.  Aproxime o cursor do mouse sobre a parte superior do ponto de telecomunicações. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura da saída de tubulação desejada no componente, confirme clicando com o botão do mouse.



    Ao indicar a saída de outra tubulação, o processo de lançamento será encerrado e a tubulação será adicionada ao projeto seguindo o caminho indicado. O sistema poderá eventualmente adicionar pontos de ajuste para garantiar a suavidade nas curvas da tubulação.

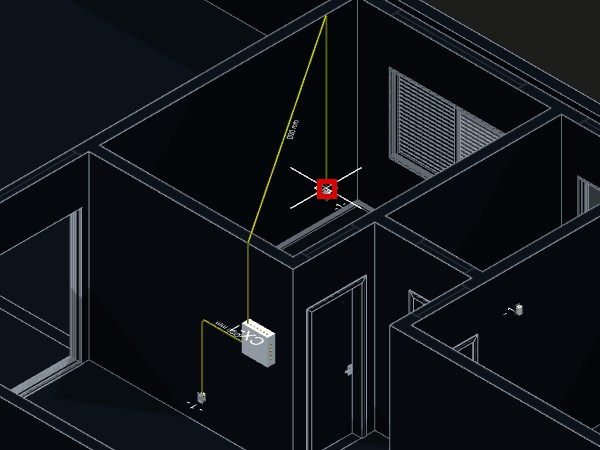

  • Para criar a tubulação de telecomunicações passando acima pela laje:
  1.  Selecione novamente a Caixa de distribuição;
  2.  Clique sobre uma das marcações triangulares em laranja na parte superior do componente, com a tubulação apontando para o teto;



  3.  Nas propriedades do Inspetor de objetos, clique sobre o comando Subir ao teto;

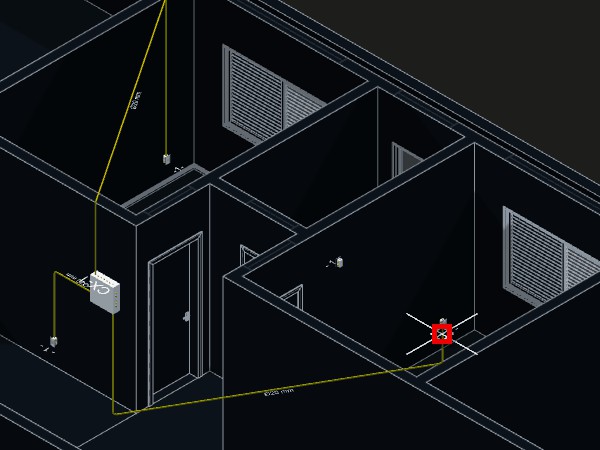

  4. Clique no ponto de telecomunicações desejado na saída de tubulação localizada na parte superior, apontada para o teto, para encerrar o lançamento da tubulação.

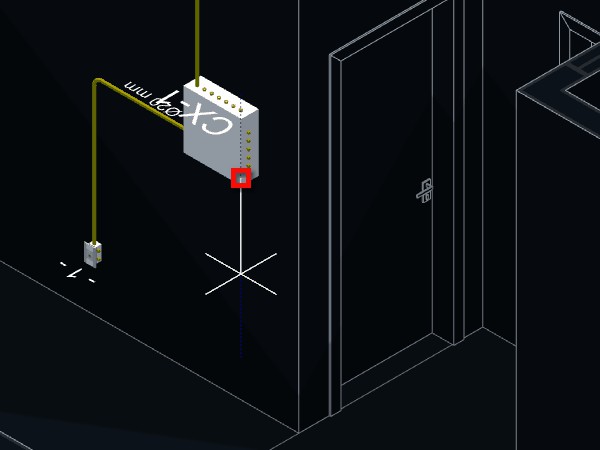

  • Para criar a tubulação de telecomunicações passando abaixo do piso:
  1. Selecione mais uma vez a Caixa de distribuição;
  2.  Clique sobre uma das marcações triangulares em laranja com a tubulação apontada para o piso;



  3. Nas propriedades do Inspetor de objetos, clique sobre o comando Abaixo do piso ;

  4. Clique no ponto de telecomunicações desejado na saída de tubulação localizada na parte inferior, apontada para o piso, para encerrar o lançamento da tubulação.



    As tubulações também poderão ser lançadas de forma direta utilizando o comando Tubulações localizado no menu INSTALAÇÕES ► Telecomunicações.

    Além dos exemplos mostrados acima, você poderá criar caminhos totalmente personalizados para sua tubulação, adicionando mais pontos e trabalhando em diferentes níveis. Depois de iniciar o lançamento de uma nova tubulação, você poderá seguir em qualquer direção

    Alterne para o modo de visualização Em Planta ;

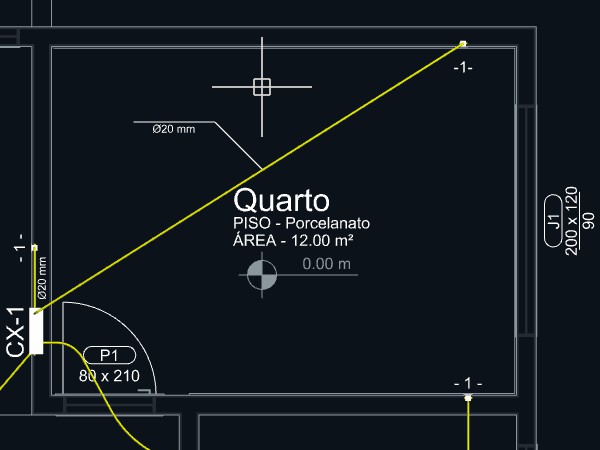

Alterando a posição da indicação de uma tubulação

A indicação da tubulação é feita inicialmente pelo ponto central da projeção em planta da tubulação.
No entanto, em alguns casos, pode ser necessário reposicionar para evitar sobreposição com outros elementos do projeto.

  • PPara alterar a posição da indicação de uma tubulação:

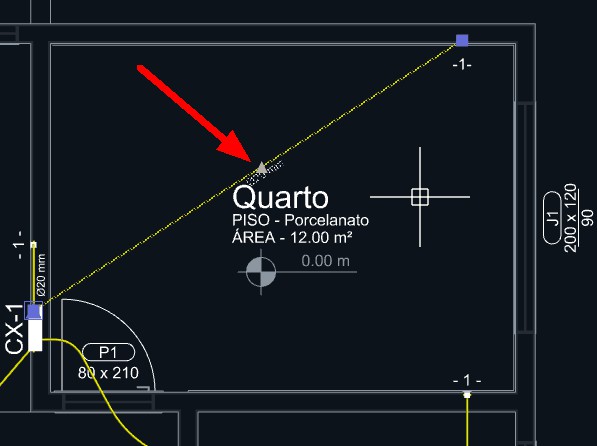

1. Selecione a tubulação desejada. Triângulos na cor cinza deverão aparecer sobre a posição da indicação;



3. Clique sobre o triângulo cinza para alterar a posição da indicação;
4. Indique um ponto para a nova posição da indicação.

Caso indique um ponto próximo da tubulação, a indicação será desenhada acompanhando o ângulo do trecho da tubulação no ponto indicado. Se o ponto for a uma certa distância da tubulação, será criada uma linha de chamada para a indicação.

Para retornar a indicação ao modo inicial, selecione a tubulação e nas propriedades do Inspetor de objetos <F11> marque a caixa com a opção Ajustar indicação.

Pontos de interfone

O sistema de interfone poderá ser lançado para funcionar de forma isolada dos demais sistemas de telecomunicações do edifício. Em uma instalação residencial, por exemplo, pode-se instalar um ponto externo de interfone com um vídeo porteiro servindo como caixa de distribuição. O que possibilita realizar a ligação diretamente entre o ponto externo e interno, sem a necessidade de uma caixa de distribuição ou passagem intermediária.

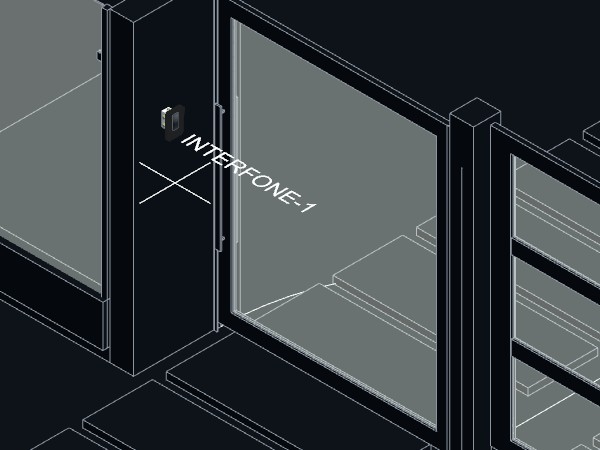

  • Para inserir um ponto externo de interfone:
  1. No menu INSTALAÇÕES ► Telecomunicações pressione o botão Caixas de distribuição ;
  2. Clique sobre o ícone Abrir componentes de arquivo;
  3. Na coleção de "Pontos de telecomunicações", selecione o componente "Interfone - vídeo porteiro - caixa" e pressione OK para confirmar;
  4. Aproxime o cursor do mouse da parede na posição onde pretende inserir o componente.br>
  5. QQuando a previsão mostrar o interfone na posição desejada, clique OK para confirmar.



  • Para inserir um ponto interno de interfone:
  1. No menu INSTALAÇÕES ► Telecomunicações pressione o botão Pontos ;
  2. Clique sobre o ícone Abrir componentes de arquivo;
  3.  Na coleção de "Pontos de telecomunicações", selecione o componente "Interfone - monofone com vídeo" e pressione OK para confirmar;
  4.  O sistema irá perguntar qual a caixa de origem, indique a unidade externa do interfone com vídeo porteiro que acabou de adicionar no projeto;
  5.  Aproxime o cursor do mouse da parede na posição onde pretende inserir o componente./li>
  6. & Quando a previsão mostrar o interfone na posição desejada, clique OK para confirmar.

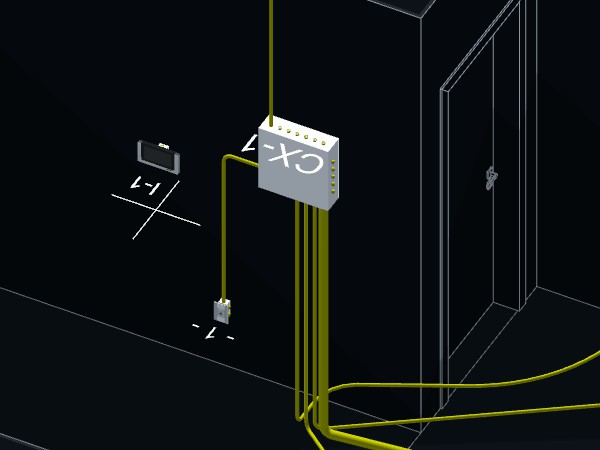

Crie a tubulação do sistema de nterfone ligando as unidades externa a interna através do piso.

PPontos para Alarme, CFTV e Antena

O processo para inserção dos demais pontos necessários no projeto é o mesmo que os descritos acima para telefone, rede e interfone. A biblioteca conta com pontos para:

  • Alarme - Sensores magnéticos e de presença;
  • Circuito fechado de Televisão (CFTV) - Câmeras IP e analógicas;
  • Pontos para antenas de TV.

Caso necessite em seu projeto algum novo tipo de ponto ou sistema, entre em contato para avaliarmos a viabilidade de implementação.

Atualizando a fiação

Depois de lançar todas todas as caixas e pontos de telecomunicações do projeto, e interligar tudo com tubulações, chegou a hora passar a fiação necessária ao funcionamento das instalações.

No menu INSTALAÇÕES ► Telecomunicações clique sobre o botão Atualizar fiação .

Esse procedimento atualizará toda a fiação dentro das tubulações conforme indicado pelos componentes , ligando os pontos as respectivas caixas de origem. Também poderá informar se há algum erro no lançamento da instalação, como por exemplo, caso um ponto não esteja conectado por tubulações a caixa de origem.

Caso já tenha gerado as plantas e tabelas do projeto, será necessário atualizar.

Criando a Planta de telecomunicações

Depois de adicionar todos as unidades de ar condicionado previstas no projeto, chegou a hora de criar as pranchas do projeto de Telecomunicações.

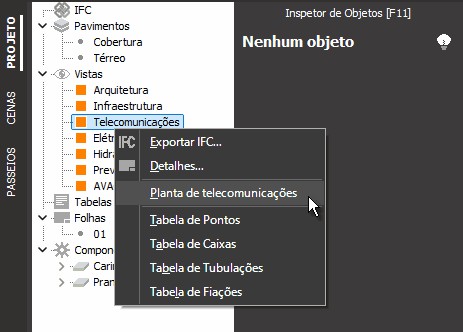

  1.  Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2.  Com o botão direito do mouse clique sobre o item da disciplina Telecomunicações;



  3. No menu, selecione o item Planta de Telecomunicações;

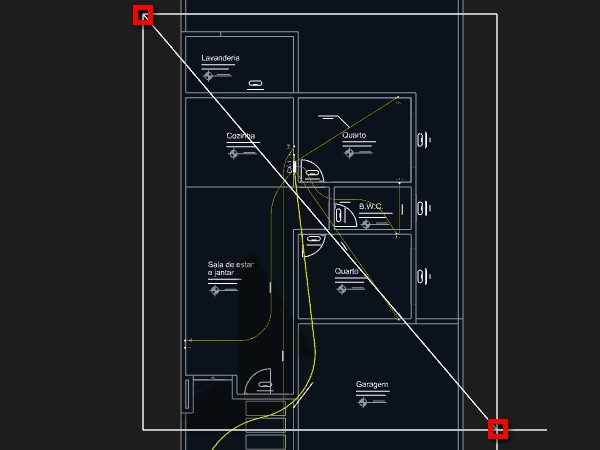

  4. Torne corrente o pavimento desejado e indique dois pontos para determinar o retângulo de abrangência da planta baixa;

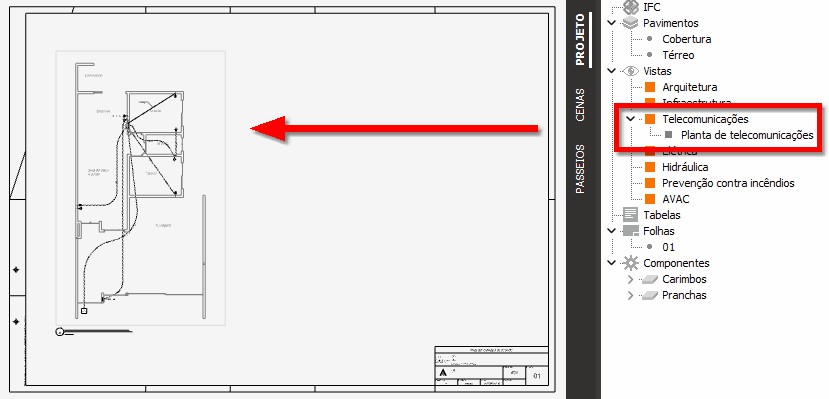

  5. Alterne para o modo Pranchas do projeto ;
  6. No Gerenciador de projetos, expanda o item da disciplina Telecomunicações;
  7. Clique sobre a "Planta de telecomunicações" e mantendo o botão do mouse pressionado arraste para o projeto. A planta será gerada;
  8. Indique um ponto para definir o local para inserção.



  9. Selecione o carimbo da prancha e nas propriedades do inspetor de objetos altere o componente de "Carimbo-mm" para "Carimbo-Telecomunicações" ou seu selo personalizado para essa disciplina.

Detalhes de projeto

O sistema oferece ao projetista alguns detalhes na forma de blocos prontos para serem inseridos no projeto.

  • Para inserir um detalhe:
  1. Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2. Com o botão direito do mouse clique sobre o item da disciplina Telecomunicações;

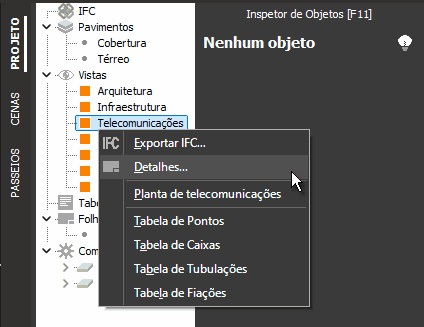

  3. No menu, selecione o item Detalhes...;
  4. Selecione o detalhe desejado e pressione OK para inserir no projeto.

Tabelas de quantidades e legendas

Já estão configuradas tabelas com símbolos e quantidades de Pontos, Caixas, Tubulações e Fiações de Telecomunicações.

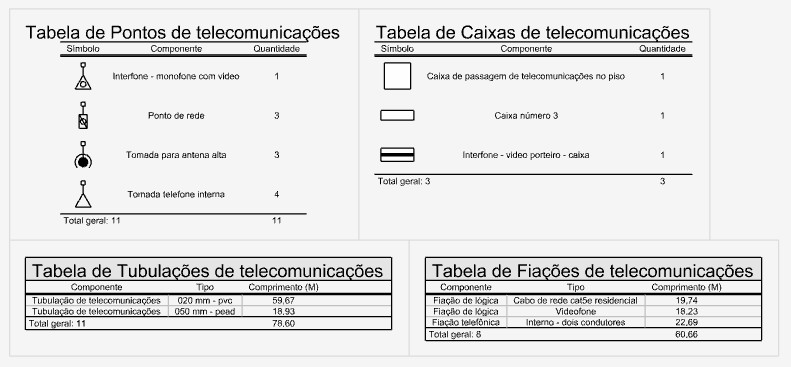

Exemplo de tabelas de telecomunicações com simbologia

  • Para criar as tabelas de quantidades e legendas de Telecomunicações:
  1.  No Gerenciador de projetos, clique com o botão direito do mouse sobre o item da disciplina Telecomunicações;
  2.  No menu, selecione o item Tabela de Pontos. A tabela deverá aparecer na relação de tabelas;
  3.  No modo Pranchas do projeto, selecione a tabela do Gerenciador de projetos e arraste para a prancha.
  4.  Repita o processo para criar e inserir no projeto as tabelas de Caixas, Tubulações e Fiações da disciplina de Telecomunicações;

Orçamentos

Cada equipamento ou tubulação deverá estar associado a uma composição de custos vínculada aos respectivos códigos SINAPI. Caso o componente ainda não possua uma composição associada, ou não possua um código SINAPI, ao gerar o orçamento o usuário será informado.

Exportação IFC

  • Para exportar a disciplina para um arquivo IFC:
  1.  Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2.  Com o botão direito do mouse clique sobre o item da disciplina Telecomunicações;
  3.  No menu selecione o item "Exportar IFC...";
  4.  Na janela Exportar disciplina para... selecione a pasta, especifique o nome para o arquivo e clique sobre o botão OK.
