Criando logotipos tridimensionais

Para este exemplo, utilizaremos uma logo que está em formato .CDR do CorelDraw, mas você poderá utilizar qualquer outro programa que possua suporte a exportação para o formato DXF. Há ainda a opção de criar a logo com os comandos de desenho 2D do ArchiStation.

Exportando o logotipo para o formato DXF

  • Inicie o CorelDraw e abra o arquivo do logotipo desejado;
  • Caso haja mais elementos, isole, copie os objetos do logo para um novo desenho ou exclua os elementos que não fazem parte da logo.

                Logo

  • Clique no menu Arquivo e no menu selecione a opção Exportar...;

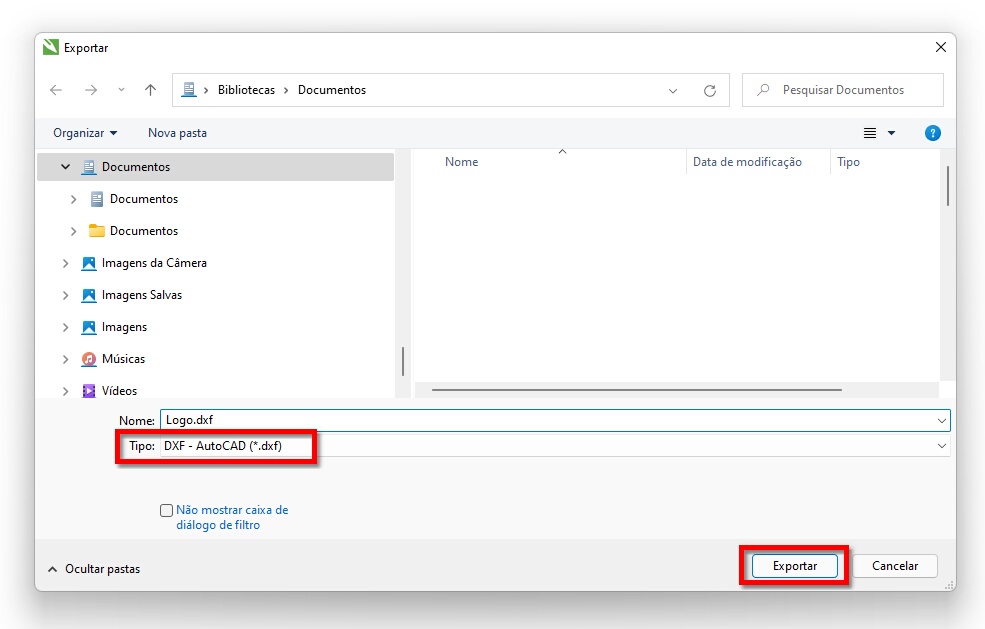

  • Na janela de Exportar, selecione o filtro Tipo: DXF - AutoCAD (*.dxf);

    Exportar do CorelDraw
  • Selecione uma pasta, indique o nome do arquivo para exportação e pressione o botão Exportar.
  • Na janela Exportar para o AutoCAD marque a opção Exportar texto como Curvas e selecione as demais opções indicadas na figura abaixo:

                Opção de exportação

  • Clique em OK para concluir a exportação.

Importando o logotipo no ArchiStation

  • Abra ArchiStation, clique sobre o ícone Abrir... Abrir... na Barra de Título, indique a pasta e o arquivo DXF que acabou de salvar.
  • Pressione o botão Abrir para confirmar.

                Logo importada
                Logo importada para o ArchiStation

    Ao importar a logo, ela pode aparecer desenhada com baixa qualidade, isso se deve a precisão da escala de trabalho utilizada. Para aumentar a qualidade, aumente a escala do logotipo.

Criando a logo tridiemensional

  • Pressione <CTRL+T> para selecionar todos os objetos do desenho;
  • Na aba DESENHO, menu Deslocamentos, indique no controle Escala o fator 100;

                Fator de escala
  • Pressione o botão Escala  Escalaao lado para ativar a conversão;

                Logo depois da conversão de escala
                A qualidade da logo deve melhorar depois da conversão de escala

  • Você poderá ainda aplicar o comando Escala para ajustar a logo ao tamanho desejado. Fatores maiores quem 1 aumentam o tamanho, enquanto fatores entre 0.01 e 1 diminuem. Exemplo: fator 2 dobra o tamanho da logo, enquanto o fator 0.5 diminui pela metade. Outra opção para ajustar o tamanho de um objeto é utilizar o comando Alinhar com escala. Pressione <F1> para acessar a ajuda e procure o tópico relacionado.
  • Com todos os objetos ainda selecionados, no Inspetor de Objetos <F11>, ajuste a propriedade Segmentos para um valor entre 1 e 4. Neste exemplo, usamos 2.

                Segmentos

    Este valor determina a quantidade de segmentos com que cada curva será desenhada. Valores maiores podem aumentar a qualidade, por outro lado, elevam o número de lados ao realizar a extrusão, o que pode levar a um consumo desnecessário de memória e poder de processamento. Faça testes, aumentando o valor até obter a qualidade pretendida.
  • Coloque no modo de visualização Perspectiva ortogonal Perspectiva ortogonal.
  • Na aba DESENHO, menu Desenhar, clique sobre a seta botão Face 3D e no menu selecione a opção Extrusão;

                Extrusão

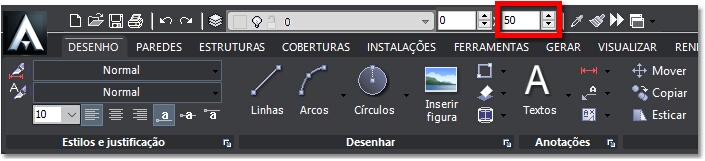

  • Ajuste o controle Altura na Barra de título para a altura desejada para a extrusão. No exemplo, utilizamos a altura de 50 cm;

                Controle altura

  • Indique os pontos no interior de cada região do logotipo;

                Extrusões

  • Selecione novamente todos os objetos pressionando <CTRL+T>;
  • Na aba FERRAMENTAS, menu Converter em..., clique sobre o botão Converter em Malha 3D Converter em malha 3D;

    Se deseja cores ou texturas diferentes em partes do seu Logo, selecione apenas as extrusões que vão possuir o mesmo material para converter em Malha 3D, mantendo os objetos isolados.
  • Para colocar a logo "em pé", no menu Deslocamentos, ajuste o controle Ângulo para 90 graus;

                Angulo

  • Ainda no menu Deslocamentos clique sobre a seta do botão Girar Girar e no menu selecione Girar no Eixo X;

                Logo finalizada

A logo esta pronta! Assim como foi feito no tópico anterior, Textos 3D, crie os materiais nas cores da logo e arraste para as Malhas 3D. Utilize os comandos Mover e Girar para posicionar no local desejado. Se preciso, faça ajustes no tamanho usando os comandos de Escala.

                Exemplo
                Exemplo de utilização do logotipo 3D na fachada
