Gerenciando pavimentos

O sistema de gerenciamento de pavimentos do ArchiStation permite a criação e edição de edifícios com diversos pavimentos, possuindo as seguintes características:

  • Permite a criação de diversas definições de pavimentos ou "tipos" que podem ser editados individualmente.

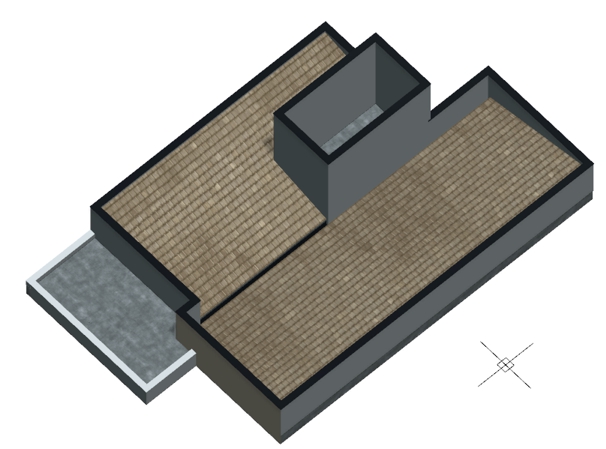

  • A Disposição dos andares define como os pavimentos criados serão "empilhados" no Modelo tridimensional, permitindo repetir e intercalar os "tipos".
  • Quando uma definição de tipo de pavimento é editada, todas as inserções do tipo na Disposição dos andares serão atualizadas no Modelo tridimensional.
  • É possível copiar objetos de um tipo de pavimento para outro utilizando comandos Copiar <Ctrl+C> e Colar <Ctrl+V>.

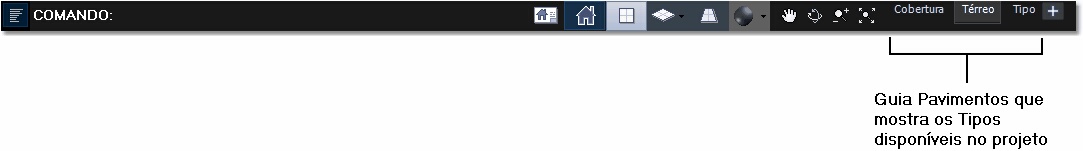

A guia Pavimentos, localizada na Barra de comando, exibe todos os tipos de pavimentos criados no projeto e permite controlar o qual está em edição.

Pavimentos

Criando um sobrado com 2 pavimentos

Passo a passo:

  • Crie um novo projeto;
  • Clique sobre a Barra de Pavimentos com o botão direito do mouse para acessar o Gerenciador de pavimentos.

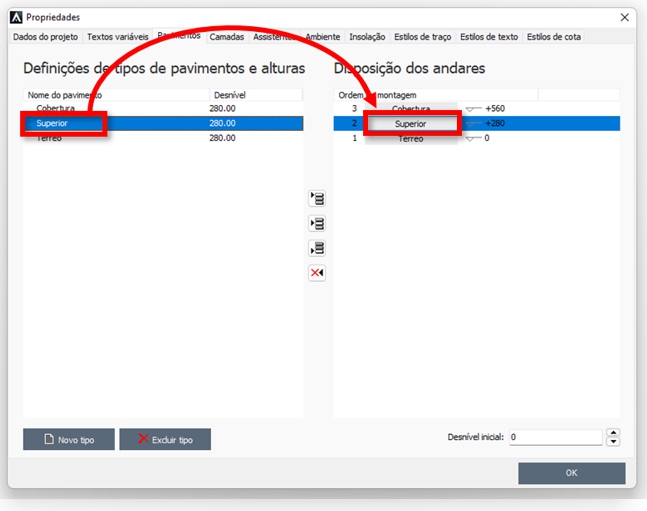

  • Pressione o botão Novo para criar um novo "Tipo" de pavimento e coloque o nome "Superior".
  • Arraste o tipo "Superior" da coluna da esquerda para a Ordem de montagem, a coluna da coluna da direita, posicionando entre os pavimentos "Térreo" e "Cobertura"
  • Configure o desnível do pavimento Térreo e do pavimento Superior. O desnível a ser considerado deve ser a soma do pé-direito com a altura da laje. Por exemplo, pé-direito 270 cm, com laje de altura 10 cm, o desnível é 280 cm.

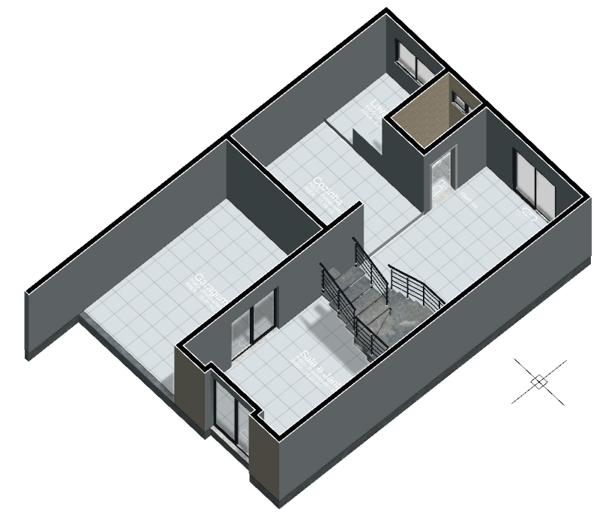

  • Selecione na Barra de Pavimentos o "Térreo" e inicie desenhando as paredes.
  • Selecione as paredes de referência para criação do pavimento "Superior" e copie para a área de transferência pressionando <CTRL+C>.

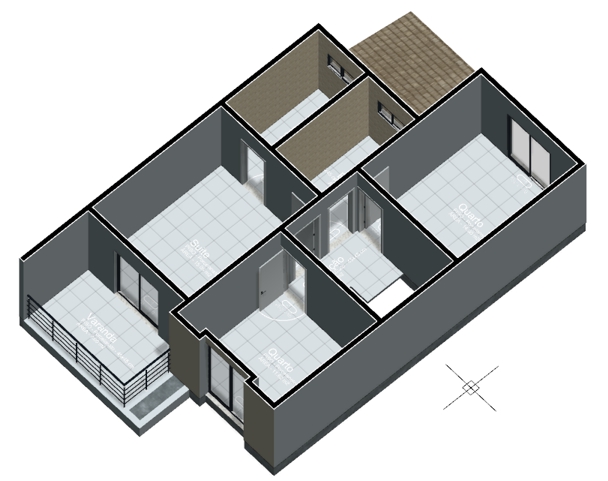

  • Na Barra de Pavimentos, selecione o pavimento "Superior".
  • Pressione <CTRL+V> para colar as paredes da área de transferência.
  • Modifique as paredes de referência de acordo com o que pretende para o pavimento.
Observação: Sempre que for necessário uma nova referência de parede, você poderá retornar ao pavimento "Térreo", selecionar e copiar as paredes desejadas com <CTRL+C>, e colar novamente no pavimento "Superior" com <CTRL+V>.

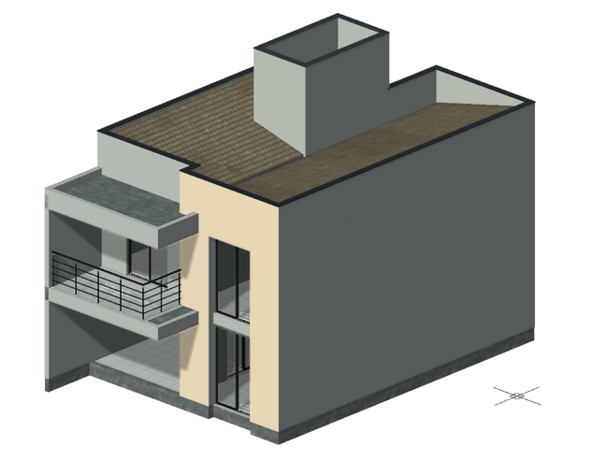

Visualizando todos os pavimentos juntos

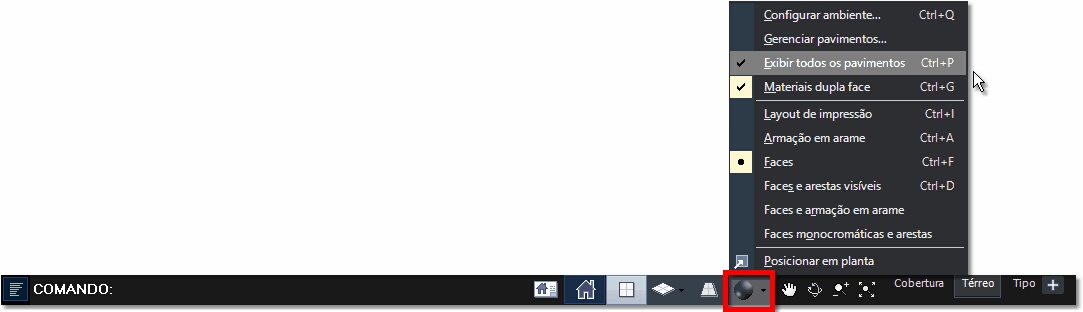

Para visualizar todos os pavimentos do projeto conforme dispostos na Ordem de montagem, marque a opção "Exibir todos os Pavimentos" no menu do controle de Estilos visuais, ou utilize a tecla de atalho <CTRL+P> para alternar entre os modos.

Pavimentos

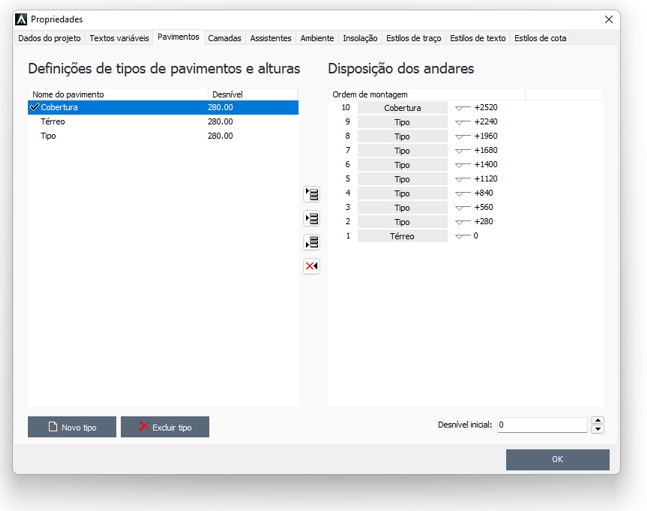

Criando um edifício com 8 pavimentos

Passo a passo:

Breve aqui este conteúdo.
